Un armari rack és molt més que un lloc on posar servidors, switches i altres equips de xarxa. Un rack ben organitzat permet identificar ràpidament cada equip i cada connexió, evita embolics de cablejat i redueix considerablement el temps necessari per diagnosticar una incidència.

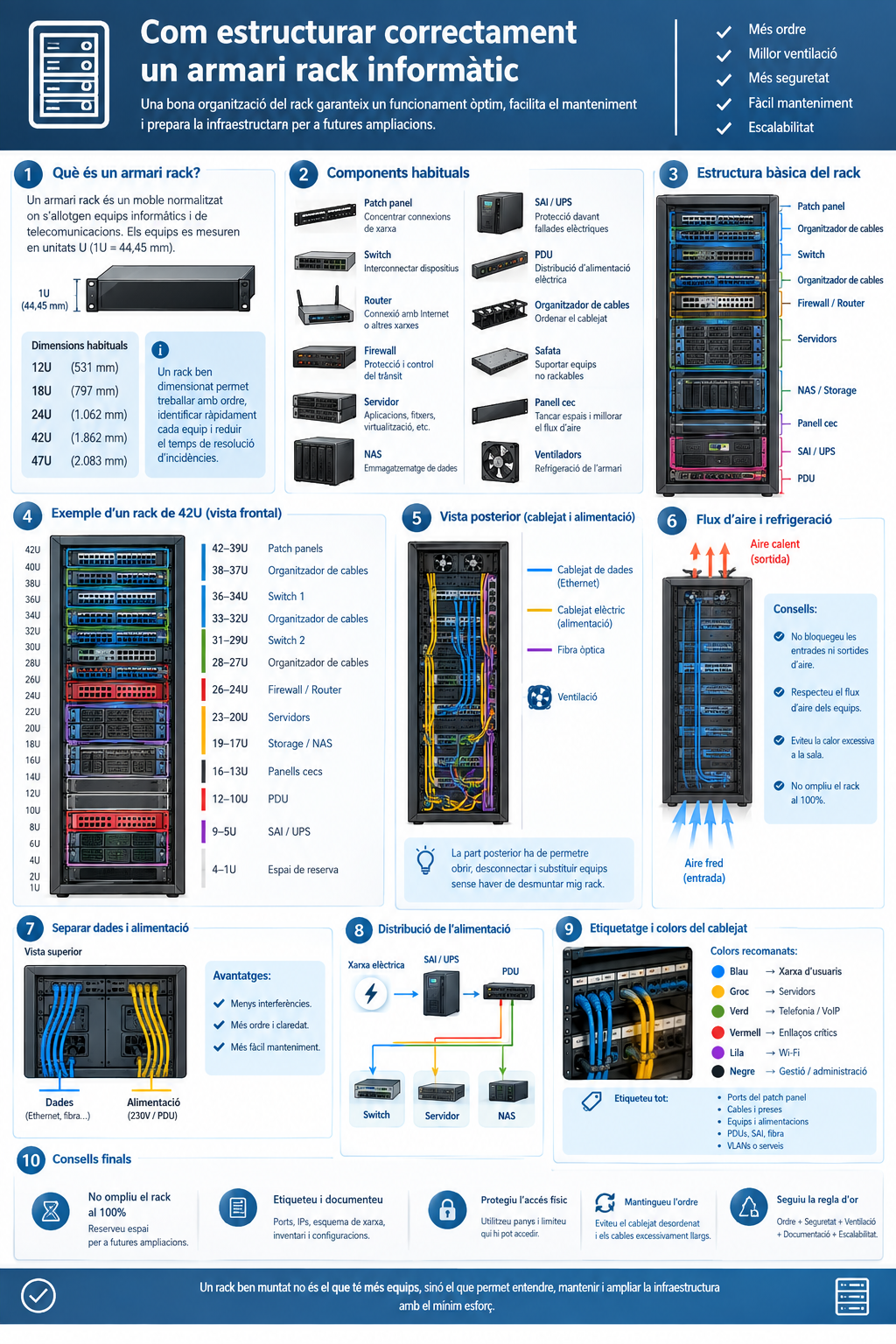

🗄️ Què és un rack informàtic?

Un rack és un armari normalitzat destinat a allotjar equips informàtics i de telecomunicacions.

La mida dels equips es mesura habitualment en unitats U. Una U equival a 44,45 mm d’alçada.

🧩 Components habituals d’un rack

📐 Com distribuir correctament els equips?

No existeix una única distribució vàlida per a tots els racks, però hi ha principis que funcionen especialment bé. La distribució s’ha d’adaptar al tipus d’equipament, al flux d’aire, al pes i a les indicacions del fabricant.

🔌 1. Patch panels

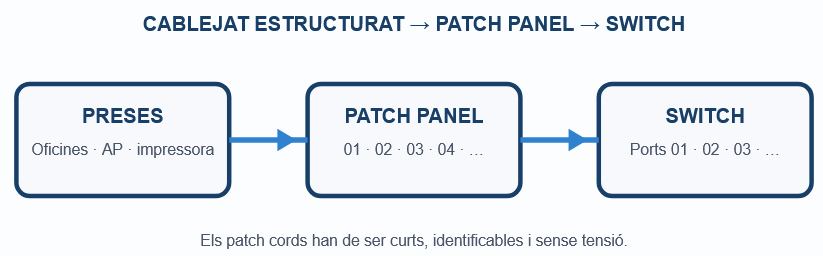

Els patch panels són el punt on acaba el cablejat estructurat procedent de les diferents preses de l’edifici. És recomanable situar-los a la part superior o en una zona fàcilment accessible.

Aquesta arquitectura separa el cablejat permanent de les preses de xarxa del cablejat de connexió entre patch panel i switch, cosa que facilita les intervencions.

🧵 2. Organitzadors de cable

Un dels errors més habituals és connectar directament el patch panel amb el switch sense cap organització. Un organitzador horitzontal o vertical manté els cables guiats i evita que quedin penjant davant del switch.

🌐 3. Switch

El switch acostuma a situar-se molt a prop del patch panel. Això redueix la longitud dels patch cords i facilita la identificació de les connexions.

🔥 4. Equipament que genera calor

Servidors, sistemes d’emmagatzematge, equips PoE i altres dispositius poden generar una quantitat important de calor. Cal pensar en l’entrada d’aire, la sortida d’aire calent, la temperatura ambient, la potència consumida, la ventilació de la sala i la direcció del flux d’aire.

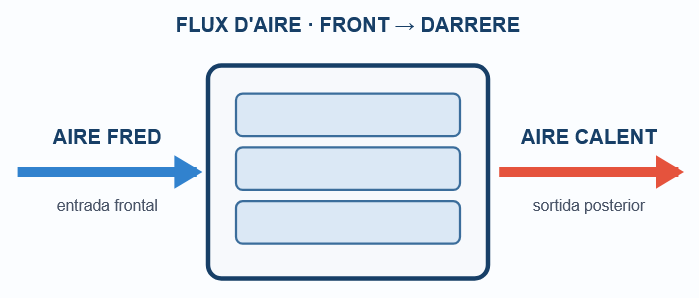

La majoria dels servidors estan dissenyats per captar aire per la part frontal i expulsar-lo per la part posterior. Per això és important no bloquejar les entrades ni les sortides d’aire.

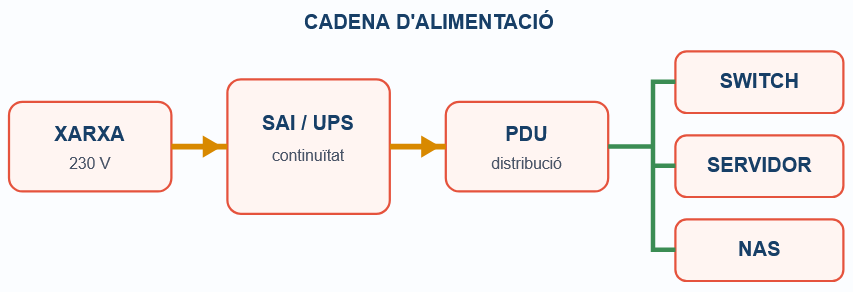

⚡ 5. SAI / UPS

El SAI és un element especialment important en una infraestructura informàtica. Protegeix els equips davant microtalls, talls de subministrament, variacions de tensió i alguns problemes de qualitat elèctrica.

En racks grans, el sistema d’alimentació mereix una planificació específica.

🔋 6. PDU

La PDU (Power Distribution Unit) distribueix l’alimentació elèctrica dins del rack.

En instal·lacions importants poden existir dues alimentacions independents. Quan els equips disposen de dues fonts d’alimentació, això permet augmentar la redundància.

🖥️ 7. Servidors

Els servidors solen situar-se en una zona on siguin fàcilment accessibles per a manteniment. En racks amb equips pesants és especialment important situar els equips més pesants a la part inferior, sempre respectant les especificacions del fabricant i la capacitat de càrrega del rack.

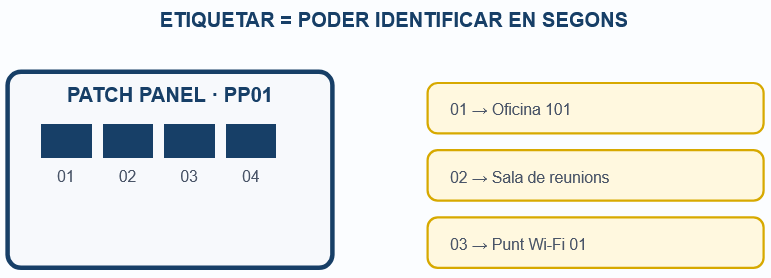

🏷️ 8. Etiquetar absolutament tot

Un rack professional ha d’estar etiquetat: ports del patch panel, cables, preses de xarxa, equips, alimentacions, PDUs, SAI, connexions de fibra i, quan sigui necessari, VLANs o serveis.

Aquesta informació pot estalviar moltíssim temps durant una incidència.

🎨 9. Colors del cablejat

Utilitzar colors diferents pot facilitar enormement la identificació. Per exemple:

🔵 Blau · Xarxa d’usuaris

🟡 Groc · Servidors

🟢 Verd · Telefonia / VoIP

🔴 Vermell · Enllaços crítics

🟣 Lila · Wi-Fi

⚫ Negre · Gestió / administració

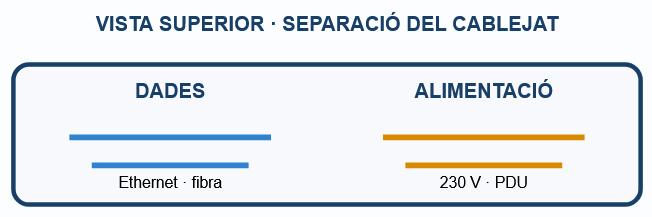

🔀 10. Separar dades i alimentació

Sempre que sigui possible, és convenient evitar que el cablejat de dades i el cablejat elèctric es converteixin en un únic embolic. Els organitzadors laterals i les PDUs poden ajudar a mantenir aquesta separació.

📏 11. No omplir el rack al 100 %

Un error freqüent és comprar un rack exactament de la mida necessària. És millor reservar espai per a nous switches, servidors, patch panels, organitzadors, ventilació i futures necessitats.

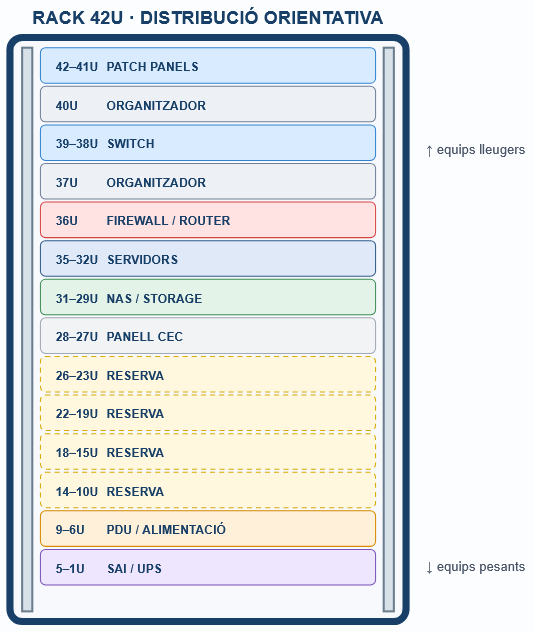

🧠 12. Exemple complet d’un rack de 42U

Una possible arquitectura, adaptant-la sempre als equips reals, podria ser:

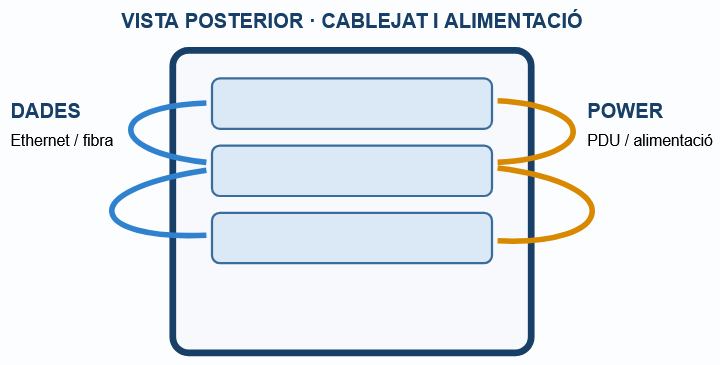

🔄 13. Vista posterior

La part posterior és tan important com la frontal. Ha de permetre obrir, desconnectar i substituir equips sense haver de desmuntar mig rack.

🌬️ 14. Refrigeració

La temperatura és un dels enemics de l’electrònica. Una mala ventilació pot provocar una cadena d’efectes:

• No tapar ventiladors.
• No acumular cables davant de les entrades d’aire.
• Respectar l’espai que requereixi el fabricant.
• Evitar instal·lar el rack en una zona excessivament calenta.
• No barrejar sense criteri equips amb fluxos d’aire incompatibles.

🛡️ 15. Seguretat física

• Utilitzar portes i panys quan sigui necessari.
• Limitar l’accés.
• Fixar correctament els equips.
• Evitar cables al terra.
• Mantenir la sala neta.
• Protegir els cables de fibra.
• Evitar que persones no autoritzades manipulin connexions.

📋 16. Documentació

Un rack professional hauria d’anar acompanyat d’una documentació que permeti saber què hi ha instal·lat i com està connectat.

• Esquema de xarxa.
• Mapa de ports.
• Inventari dels equips.
• Adreces IP.
• VLAN.
• Identificació dels cables.
• Esquema d’alimentació.
• Informació del SAI.
• Còpies de configuració dels equips.

🚨 Errors habituals que cal evitar

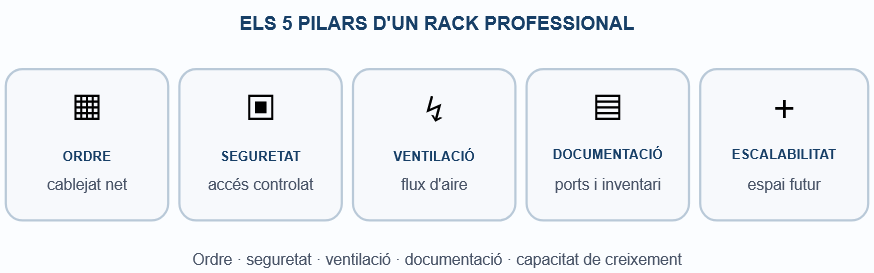

🏆 La regla d’or

Una bona instal·lació rack hauria de complir cinc principis:

Un rack no s’ha de dissenyar només perquè funcioni avui. S’ha de dissenyar perquè sigui fàcil de mantenir, fàcil de diagnosticar, segur, ben ventilat, fàcil d’ampliar i comprensible per a qualsevol tècnic.

🧰 Checklist final

• Rack correctament dimensionat
• Equips pesants ben suportats
• Patch panels identificats
• Switches correctament ubicats
• Cablejat ordenat
• Cables etiquetats
• Colors documentats
• Dades i alimentació organitzades
• PDU correctament instal·lada
• SAI dimensionat
• Ventilació correcta
• Espai lliure per ampliacions
• Ports documentats
• Adreces IP documentades
• Esquema de xarxa actualitzat
• Configuracions dels equips guardades
• Accés físic controlat

💡 En resum

Un rack ben muntat no és el que té més equips, sinó el que permet entendre, mantenir i ampliar la infraestructura amb el mínim esforç.

L’ordre, l’etiquetatge, la ventilació, l’alimentació i la documentació són tan importants com els propis switches, servidors o sistemes d’emmagatzematge.
